Stropní systém TREK
Stropní systém TREK umožňuje řešení téměř jakéhokoli půdorysného tvaru objektu. Stropní systém se skládá z betonových nosníků vyztužených prostorovou ocelovou výztuží a vibrolisovaných betonových stropních vložek.
Stropní systém TREK je navržen na zatížení vlastní tíhou, stálé zatížení podlahou s omítkou v normové hodnotě 1,25 kNm² a na normové nahodilé užitné zatížení stropu kategorie A v hodnotě 1,5 kN/m² = 150 kg/m².
Výhody
snadná manipulace, všechny prvky stropního systému lze přemisťovat bez použití mechanizace
při použití nosníků délky max. 5000 mm je možné strop provádět bez nadbetonávky
dobře vyrovnaný strop není třeba omítat, postačí stěrková hmota vyztužená perlinkou + vnitřní štuk
Montáž stropního systému
Stropní konstrukce by měla být navržena projektantem.
- stropní nosníky se ukládají nasucho nejlépe na těžký asfaltový pás položený na vyrovnaném nosném zdivu

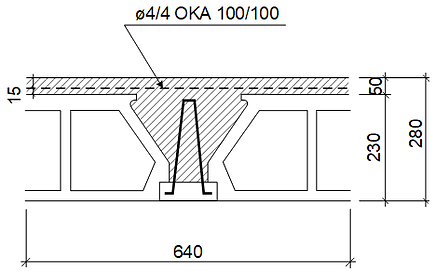

- osová vzdálenost stropních nosníků je 640 mm, ta se vymezí osazením krajních stropních vložek viz Obrázek 1
- nosníky se musí před osazením stropních vložek podepřít - pod nosníky se umístí vodorovně roznášecí trámy podepřené stavebními stojkami viz Obrázek 2., ty se odstraní až po dosažení normové pevnosti betonu (28 dnů)
- stropní vložky se osazují nasucho na stropní nosníky, případně přímo na nosné zdivo, postupně z jedné strany na druhou viz Obrázek 1
- po osazení dvou řad stropních vložek z každé strany se musí stropní nosníky předepnout směrem nahoru, vzepětí nosníků se stanoví podle výpočtu: L : H = V, kde L je světlý rozpon místnosti, H je konečná tloušťka stropní konstrukce a V je hodnota vzepětí stropních nosníků viz Obrázek 3
- před betonáží je potřeba celou konstrukci stropu důkladně navlhčit pro lepší přilnavost betonové směsi
- stropní konstrukce se musí zabetonovat, včetně pozedních věnců, ztužujících žeber, případně nadbetonávky, v jednom pracovním kroku betonem třídy C20/25, beton se nesmí nahromadit na smontované konstrukci na jednom místě
- stropní konstrukce s nosníky o délce nad 5000 mm lze provádět pouze s nadbetonávkou nad vložkami v minimální tloušťce 50 mm včetně konstrukčního vyztužení svařovanými sítěmi (obvykle 100/100 x 5/5 mm)
Obrázek 1 - osazování stropních nosníků a vložek
Obrázek 2 - montáž podpěr
Obrázek 3 - vzepětí stropních nosníků
Stropní nosník
Betonový nosník vyztužený prostorovou ocelovou výztuží určený pro použití ve skládaném stropním systému TREK.
| Typ | d x š x v (mm) | Hmotnost (kg) | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|
| Stropní nosník 100 | 1000x120x170 | 11,5 | 170,- Kč | 205,70 Kč |
| Stropní nosník 120 | 1200x120x170 | 14 | 190,- Kč | 229,90 Kč |
| Stropní nosník 140 | 1400x120x170 | 16 | 203,- Kč | 245,63 Kč |
| Stropní nosník 160 | 1600x120x170 | 18 | 241,- Kč | 291,61 Kč |
| Stropní nosník 180 | 1800x120x170 | 20 | 246,- Kč | 297,66 Kč |
| Stropní nosník 200 | 2000x120x170 | 23 | 261,- Kč | 315,81 Kč |
| Stropní nosník 220 | 2200x120x170 | 25 | 276,- Kč | 333,96 Kč |
| Stropní nosník 240 | 2400x120x170 | 28 | 303,- Kč | 366,63 Kč |
| Stropní nosník 260 | 2600x120x170 | 30 | 339,- Kč | 410,19 Kč |
| Stropní nosník 280 | 2800x120x170 | 32 | 353,- Kč | 427,13 Kč |
| Stropní nosník 300 | 3000x120x170 | 34 | 373,- Kč | 451,33 Kč |
| Stropní nosník 320 | 3200x120x170 | 37 | 434,- Kč | 525,14 Kč |
| Stropní nosník 340 | 3400x120x170 | 39 | 486,- Kč | 588,06 Kč |
| Stropní nosník 360 | 3600x120x170 | 41 | 503,- Kč | 608,63 Kč |
| Stropní nosník 380 | 3800x120x170 | 44 | 567,- Kč | 686,07 Kč |
| Stropní nosník 400 | 4000x120x170 | 46 | 598,- Kč | 723,58 Kč |
| Stropní nosník 420 | 4200x120x170 | 48 | 686,- Kč | 830,06 Kč |
| Stropní nosník 440 | 4400x120x170 | 51 | 736,- Kč | 890,56 Kč |
| Stropní nosník 460 | 4600x120x170 | 53 | 783,- Kč | 947,43 Kč |
| Stropní nosník 480 | 4800x120x170 | 55 | 828,- Kč | 1001,88 Kč |
| Stropní nosník 500 | 5000x120x170 | 58 | 939,- Kč | 1136,19 Kč |
| Stropní nosník 520 | 5200x120x170 | 60 | 985,- Kč | 1191,85 Kč |
| Stropní nosník 540 | 5400x120x170 | 63 | 1031,- Kč | 1247,51 Kč |
| Stropní nosník 560 | 5600x120x170 | 65 | 1145,- Kč | 1385,45 Kč |
| Stropní nosník 580 | 5800x120x170 | 67 | 1220,- Kč | 1476,20 Kč |
| Stropní nosník 600 | 6000x120x170 | 70 | 1284,- Kč | 1553,64 Kč |
| Stropní nosník 620 | 6200x120x170 | 72 | 1363,- Kč | 1649,23 Kč |
| Stropní nosník 640 | 6400x120x170 | 75 | 1475,- Kč | 1784,75 Kč |
| Stropní nosník 660 | 6600x120x170 | 85 | 1799,- Kč | 2176,79 Kč |
| Stropní nosník 680 | 6800x120x170 | 88 | 1853,- Kč | 2242,13 Kč |
| Stropní nosník 700 | 7000x120x170 | 91 | 1908,- Kč | 2308,68 Kč |
| Stropní nosník 720 | 7200x120x170 | 93 | 1962,- Kč | 2374,02 Kč |
| Stropní nosník 740 | 7400x120x170 | 96 | 2017,- Kč | 2440,57 Kč |
| Stropní nosník 760 | 7600x120x170 | 98 | 2071,- Kč | 2505,91 Kč |
Stropní vložka 23
Vibrolisovaná betonová stropní vložka určená pro použití ve skládaném stropním systému TREK.
| Typ | š x d x v (mm) | Hmotnost (kg) | Hmotnost palety (kg) | Počet na paletě (ks) | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|---|
| Stropní vložka | 555x250x230 | 23 | 920 | 40 | 56,- Kč | 67,76 Kč |
Stropní vložka 4 - deska
Vibrolisovaná betonová stropní deska určená pro použití ve skládaném stropním systému TREK jako doplňkový prvek pro vytvoření ztužujících žeber, výměn stropních nosníků, přířezů v šikminách apod.
| Typ | š x d x v (mm) | Hmotnost (kg) | Hmotnost palety (kg) | Počet na paletě (ks) | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|---|
| Stropní vložka-deska | 555x250x40 | 15 | 1350 | 90 | 56,- Kč | 67,76 Kč |
